不锈钢磁力泵的轴承故障排除及处理方法

文章出处:责任编辑:查看手机网址
扫一扫!不锈钢磁力泵的轴承故障排除及处理方法扫一扫!
人气:-发表时间:2020-11-09 09:14【

  磁力泵轴承是分径向滑动轴承和止推滑动轴承两类,分别起着支持转子旋转运动和限制轴向运动的作用,同时减少运动摩擦。滑动轴承为硬质石墨套,套装在磁力泵轴承体的两端。止推滑动轴承为配对的相对两部分,一部分套装在叶轮上或内磁钢体上,材质为硬质合金,另一部分与滑动轴承连在一体,安装滑动轴承即随之贴在轴承体的外端。轴承的润滑依靠石墨良好的自润滑性能,同时在轴承体处开有液流孔,将高压介质液体引入内磁钢体与隔离罩之间,以降低由磁涡流及磁滞损失引起的内磁钢体的升温,随后液体经泵轴中心孔,一部分冷却和润滑轴承,还有一部分回到叶轮入口,起到循环冷却和润滑作用。磁力泵的轴向力通过在叶轮上钻平衡孔、在叶轮前后设置密封环及在轴承体处开有液流孔、将高压液体引入内磁钢体与隔离罩之间使转子在液力作用下自动平衡。

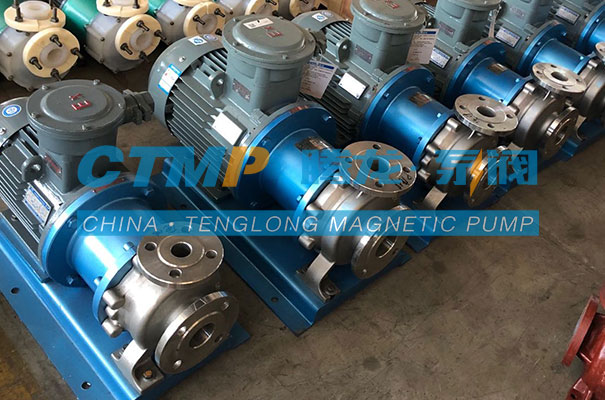

不锈钢磁力泵

  一、不锈钢磁力泵的轴承故障排除方法

  磁力泵的轴承是润滑原理及转子轴向力平衡原理给磁力泵提供了较完善的理论基础,因此泵运行初期一般能达到平稳、噪音小、无泄漏的良好状态。但随着运行时间的推进,轴承的缺陷在液体液力的不断作用下展现出来。

  1、液体自动凋节并不能使转子在轴向上承受的推力达到绝对的平衡。这是由于受到液力作用的转子两边在结构上不完全对称所决定的。由此在任何状态下,转子都将受到指向某个方向的总推力,此方向上的止推轴承两部分压紧,并相对滑动摩擦。

  2、在某些情况下,转子总轴向力增大或者换向导致止推轴承负载增加:

  ①泵运行工况波动大而导致的。在实际运行中如果运行参数(入口压力、出口压力)波动大,破坏磁力泵转子的液力平衡,使滑动轴承承受较大的径向力和轴向力;

  ②工艺倒泵所致。工艺吸收塔循环泵设置2台,一开一备。工艺上为了验证备用泵是否完好,保证备用泵能随时启用,通常半个月进行一次倒泵(即开、备机泵轮流开与停),而磁力泵的每一次开启或停止,叶轮两边液体介质的压力都有一次短时间内高低调换过程,造成推力短时间内反向切换,此时承受推力的推力轴承受到冲撞。

  3、由于磁力泵实际运行时轴向力的这些特性,要求止推轴承不仅有良好的耐磨性、硬度等,同时必须具有较高的抗压强度、韧性、耐挤压、耐机械冲击能力。而硬质石墨的抗压强度和韧性较差,由此在磁力泵运行时易破损、破裂,破片被介质液带走,在液体的涡流作用下,转子轴向窜动位移加大,径向振动加剧,径向石墨轴承受轴的挤压、冲击破损。同时内磁钢体、轴承体及叶轮密封环等磁力泵内件之间相互摩擦损坏,噪音增强,泵出力减少,直至无法运行。

  二、不锈钢磁力泵处理措施与效果

  1、选用合适的轴承材料。轴承部位所有摩擦副均采用优质碳化硅。优质碳化硅纯度很高,碳化硅含量大于99%,耐氨水腐蚀,具有较高的强度、弹性、韧性及耐磨性,使轴承的抗挤压、冲击能力大为提高,使用寿命是其他滑动轴承(如石墨)的10倍以上。

  2、安装转子时选用合适的止推轴承间隙。通过将转子试装在轴承体上、并把转子推向一边,可测得磁力泵的业推轴承厕部分间的最大问隙(轴承正常时转子所能产生的最大轴向窜动量j在0.13-0.15之间,将其调整为0.3~0.5mm。这个间隙范围有利于隙间液膜的形成,减少止推轴承两部分摩擦副间摩擦,同时降低遭受冲撞时的冲击力度。

  3、工艺上优化操作,尽量减少或避免工况大幅度波动;将倒泵周期延长至2个月,尽量减少频繁倒泵对磁力泵带来的不良影响。

  4、改进后的磁力泵在运行时关注了工艺操作,表现出磁力泵固有的特点,同时具有良好的运转性能,在相当长的时间内免维护,运行可靠,检修周期达到一年左右,保证了设备的较长周期运行。
