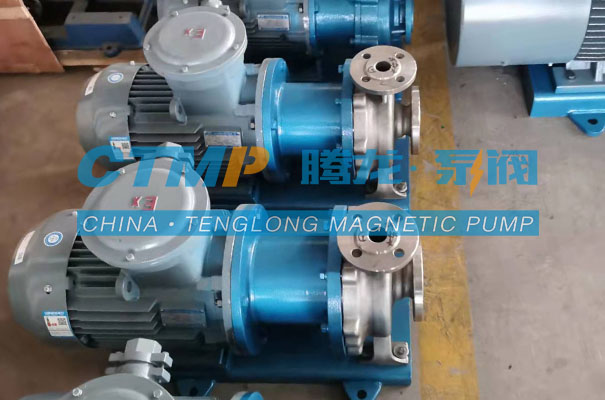

不锈钢磁力泵内部结构和工作特点

  1、结构

  不锈钢磁力泵主要包含电机、支架、外磁缸(主动转子)、内磁缸(从动转子)、隔离罩、滑动轴承、传动轴、叶轮和泵体等。其中，由内磁缸，外磁缸，隔离罩，磁性体组成用于泵驱动的磁力耦合器，也叫永磁联轴器、磁力联轴器。

  内磁缸：

  内磁缸和泵转子同轴，在与轴向平行的方向装有永磁块，磁块间由不锈钢等材料进行隔离，以便隔磁(减小横向漏磁)、支撑保护，为保护内磁缸上的磁块，一般会在内磁缸外表覆盖一层保护材料(如塑料、不锈钢等)。

  外磁缸：

  外磁缸与电机相连，同样在外磁缸的圆柱面上装有磁块，磁块间由隔磁材料隔离、支撑。外磁缸一般不再增加保护套(不会与介质接触)。

  隔离罩：

  隔离罩位于内、外磁缸之间，与泵体采用一定措施进行固定，以便形成封闭腔体。隔离罩的主要材料有不锈钢、钛合金、塑料、碳素纤维、陶瓷等材质。

  隔离套是不锈钢磁力泵的非常重要部件，就是因为有了它与泵体、内、外磁缸的组合，才无需动力密封组件，做到真正的0泄漏。

  轴承部件：

  泵端采用滑动轴承结构，主要材质有石墨、碳化硅、聚四氟乙烯等。驱动端采用深沟球轴承、角接触球轴承等。

  磁性体：

  磁性体是进行扭矩传动的主要部件，其质量的好坏直接影响不锈钢磁力泵的寿命、效率即传递扭矩。目前国内使用较多的是铁氧体、稀钍钴和钕铁硼。

  2、特点

  不锈钢磁力泵取消了泵的机械密封，完全消除了机械密封离心泵、滴、漏之弊病，是无泄漏工厂的较佳选择。由于泵的过流部件选用了不锈钢、工程塑料来制造，从而达到耐腐蚀之目的。泵的磁性联轴器和泵体结合为一体，

所以结构紧凑，维修方便、安全节能。泵的磁性不可避免的跑、冒联轴器可以对传动电机起到超载保护的作用。
