化工泵的装置要求和装置方式

文章出处:责任编辑:查看手机网址
扫一扫!化工泵的装置要求和装置方式扫一扫!
人气:-发表时间:2020-12-02 09:34【

  很多化工泵,碱泵,磁力泵离心泵的用户咨询说泵能安装在室外吗?怎么安装比较好,有哪些要求?今天我们来简单的讲解一下,仅供大家参考。具体情况应根据现场实际情况作出调整。

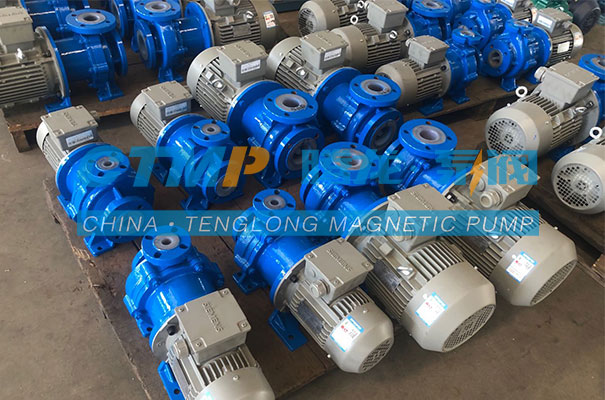

化工泵

  一、化工泵装置要求:

  1、对于露天或半露天装置的泵,一般使泵与原动机的轴线与管廊轴线垂直。

  2、对于室内装置的泵,当其输送液体温度高于自燃点或输送液体为液态烃时,应与其他泵分别装置在各自的房间内,并用防火墙隔开。

  3、泵装置在室内时,泵端或泵侧与墙之间的净距不能低于1.2~1.5m,两排泵之间净距不应低于2m。

  4、泵群要排列整齐,建议以泵的出口中心线取齐。

  5、泵应尽量靠近供液设备,防止NPSHa较小。

  6、电气专业与工艺或装置专业应及时协调,在可能时,泵的电机部分应尽量不在防爆区内,以节省投资。

  7、两台泵之间的净距不能低于700mm,泵前端操作通道宽度不应低于1000mm。

  8、立式泵装置在管廊下方或框架下方时,其上方应留出泵体安装和检修所需的空间

  9、设备布置图上的定位尺寸,以泵机组的轴线和出口法兰的中心线为基准。设备的标高统一以泵底座的下表面(即泵基础的顶面)标高来表示。注意:各工程公司系统专业计算NPSHa时是以泵基础的顶面为准,不是泵的进口中心线标高。而泵厂的NPSHr是以泵的进口中心线为准,两者相差泵的中心高。

  二、化工泵装置方式:

  1、室内装置:室内装置的泵适用于寒冷或多风沙地区,以及工艺有特殊要求的场合。

  2、半露天装置:半露天装置的泵适用于多雨地区,一般在管廊下方装置泵,在管道上部设顶棚。或将泵装置在框架的下层地面上,以框架平台作为顶棚。根据泵的装置要求,将泵装置成单排、双排或多排。

  3、露天装置:一般将泵集中装置在管廊下方或侧面,也可以装置在被抽吸设备附近,主要优点是通风良好,操作和维修方便。若泵装置在管廊下方时,泵出口中心线应对齐,距管廊柱中心线0.6m。
