化工泵阀门外漏的控制方法有哪些

文章出处:责任编辑:查看手机网址
扫一扫!化工泵阀门外漏的控制方法有哪些扫一扫!
人气:-发表时间:2020-11-28 09:47【

  化工泵安装中,阀门的使用很多,阀门在使用过程中出现外漏怎么办呢?有哪些控制方法呢?阀门的外漏控制的好坏是体现阀门质量的一个关键参数,制造厂均采取多种措施以尽量降低阀门的内漏和外漏。外漏和内漏不只是会污染环境,还容易引起火灾和爆炸。阀门的内漏主要发生在闸板处,外漏主要发生在阀杆填料和阀盖垫片处,所以取得良好的密封性能。那么阀门外漏的控制方法有哪些呢?

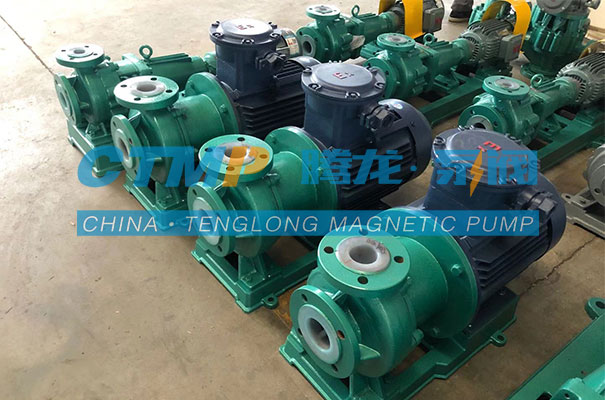

化工泵

  一、垫片密封外漏

  对DN≥50mm的闸阀、截止阀和止回阀,可采用压力密封阀盖。而对于球阀、旋塞阀(多为下阀盖)和DN≤40mm的闸阔、截止阀和止回阀,一般采用法兰衔接阀盖。压力密封阔盖的密封有两处,其一为阈盖与环垫片的接触处,其二为环垫片与阀体的接触处。国外的一些阀门产品,将环垫片与阀盖的接触面设计成变角度圆弧过渡面,使它与阀盖的密封为线密封,从而明显提高了其紧密性,但它增加了环垫片的加工难度。还有将环垫片外表及相应的阀体密封面镀上一层银,由于银的塑性较好,容易填充密封面上的微观孔隙,因此大大提高了阀盖垫片处的密封性能。

  关于法兰衔接阀盖构造,大多数制造商选用了缠绕式垫片,由于缠绕式垫片弹性好,回弹率高,在保证稳定性的状况下更容易保证密封。与缠绕式垫片相配的阀盖密封采用了箱式构造,还将垫片置于阀盖与阀体相接的特制槽内,从而确保了缠绕式垫片的稳定性(即不会因较大的密封比压而使垫片失稳),同时又增加了介质走漏的阻力。事实证明,这样的密封构造比较好。

  二、填料密封外漏

  对DN≥50mm的闸阀和截止阀,在阀杆密封处采用柔性石墨环和柔性石墨编织填料是国外翻造厂的普遍做法。其中填料的上圈和下圈采用柔性石墨编织环,以应用其强度较高(与模压石墨环相比)的特性阻止石墨被挤入阀腔或阎外,中间则采用模压石墨环(有时也在中间恰当的位置增设编织环)。由于柔性石墨的活动性好,有减磨性,同时石墨还具有良好的物理和化学稳定性,因此用它作为填料既可取得良好的密封,又可减少对阀杆的磨损。关于填料函尺寸较小的球阀、旋塞阀和小口径的闸阀和截止阀,则仅用柔性石墨编织填料就可以了。

  填料在装填过程中停止预紧缩也是保证良好密封(特别是长期良好密封)的措施之一。国内的阀门在填料装填过程中大多数仅限于压实填料,故其密封性随应用时间增长而变差。国外某些阀门产品在填料装填过程中采用了28MPa的预压力,且设计了专用的预紧缩工具,因此它能维持较长时间的良好密封。当然,填料的预压力太大,将增加对阀杆的磨损,增加阀门的开启力,因而此时应在填料选择和阀杆外表处置上停止改良。采用以柔性石墨环为主的填料可减少阀杆的磨损,同时也可降低阀门的开启扭矩。

  还有一些阀门在填料压盖处采用了“活载”构造。即在填料压盖的螺栓上增设碟簧,使填料压盖一直作用于填料上较大的压力,因此可防止因压盖螵栓松弛或填料松弛而产生外漏。
