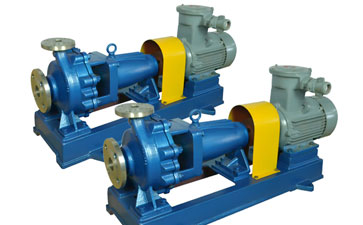

化工离心泵的止回阀怎么安装?
止回阀又叫逆止阀,是一种自动阀门,它依靠管道内流动介质的压力推动阀瓣,来实现阀门的关闭和开启,当介质停止流动,止回阀必须安装在泵的出口、出口控制阀之前的位置,以便检修止回阀。一般泵的出口 道是软连接(减震器),接下来是止回阀,再接下来是隔断阀(如蝶阀、闸阀、截止阀等) 。止回阀阀瓣关闭,同时能防止管道内介质发生倒流,这对于保障管道的安全起到了很大的作用。安装止回阀是为了保证水泵内部水流的流向,从而保障水泵的正常工作,所以关于止回阀的安装位置,到底是安装在水泵前还是水泵后,可以分两种情况,一种是安装在水泵前竖吸管端头,目的是为了不用抽一次水向水泵充一次水,因为水泵内以及泵前的吸管内无水时水泵只能空转抽不上水,所以水泵内必须充满水才能抽出水,这种水泵的安装是高于液面时的一种方法,也叫负压法比如从水井中把水抽上来。另一种水泵安装方法是液面高于水泵,一般为二次供水时使用这种方法,由于液面高于水泵为方便启停水泵时不用关水泵出水阀,所以把止回阀应装在水泵的后方。
先装闸阀或者蝶阀后装止回阀
优点:可以保护蝶阀或者闸阀,冲击力靠止回阀承担
缺点:止回阀谁来保护,止回阀是靠压力差来开关,如果总管压力高就关,泵的压力高就开,如果使用的流量不稳定,那么止回阀就会反复开关,会影响止回阀寿命。
先装止回阀后装闸阀或者蝶阀
优点:可以保护止回阀,特别是在并联泵中,当一个泵不启动,另外一个泵启动的时候,冲击力都是闸阀或者蝶阀承担
缺点:闸阀或者止回阀谁来保护?曾经出现过一个案例,蝶阀的阀板被打烂了。
