IHF氟塑料离心泵安装指南——安徽腾龙泵阀

文章出处:www.ahtlbf.com责任编辑:查看手机网址
扫一扫!IHF氟塑料离心泵安装指南——安徽腾龙泵阀扫一扫!
人气:-发表时间:2017-10-31 09:30【

泵头组装

一、叶轮总成的安装

注意事项:

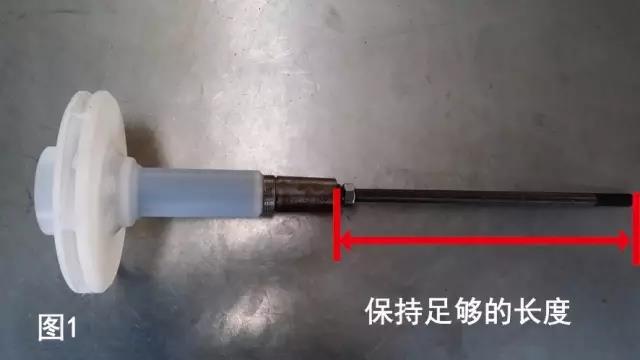

1、拉杆需要保持足够的长度,否则后面的螺栓无法固定(如图1)。

叶轮总成安装

二、泵盖总成的安装

注意事项:

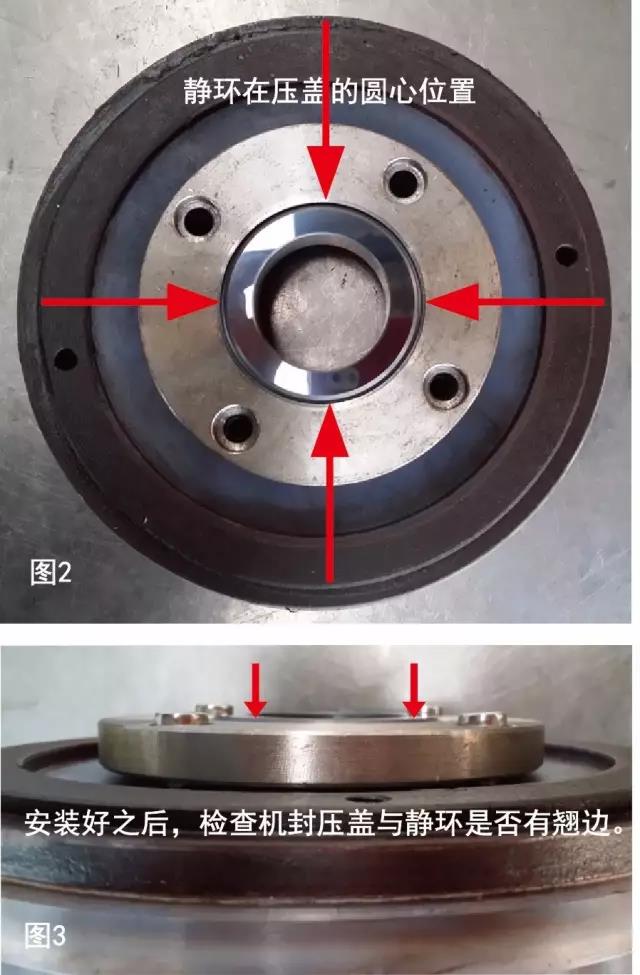

1、静环必须保证在圆心位置(如图2);

2、机封压盖4个螺丝必须对角上紧,否则会造成静环不水平,影响后期使用效果(如图3)。

泵盖总成安装

三、叶轮及泵盖总成的配合

注意事项:

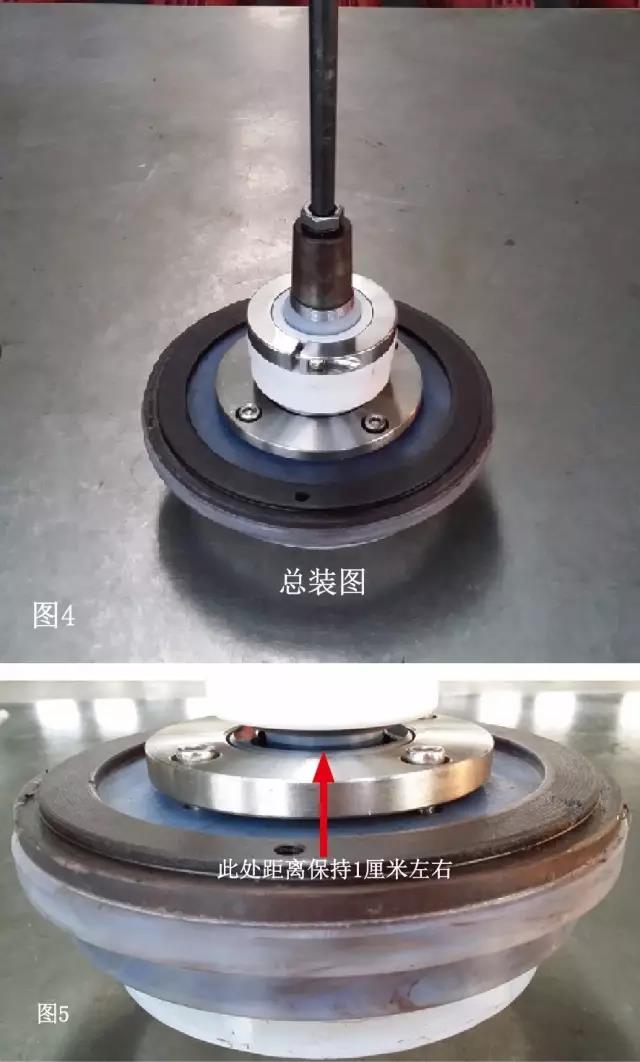

1、机封动环不可压的过于靠下,与静环保持1厘米间隙,以便于下一步的安装(图5)。

叶轮及泵盖总成的配合

四、轴承箱总成的安装。

1、先安装机封端的轴承,然后上紧轴承压盖(需敲入油封)。

轴承箱总成的安装

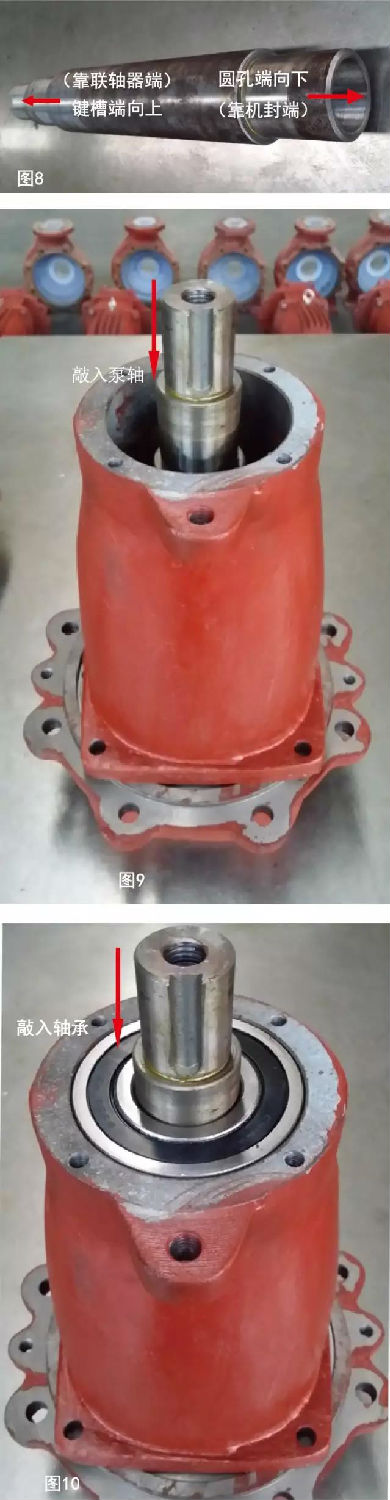

2、倒置并支起轴承箱,敲入泵轴(注意正反),敲入轴承。

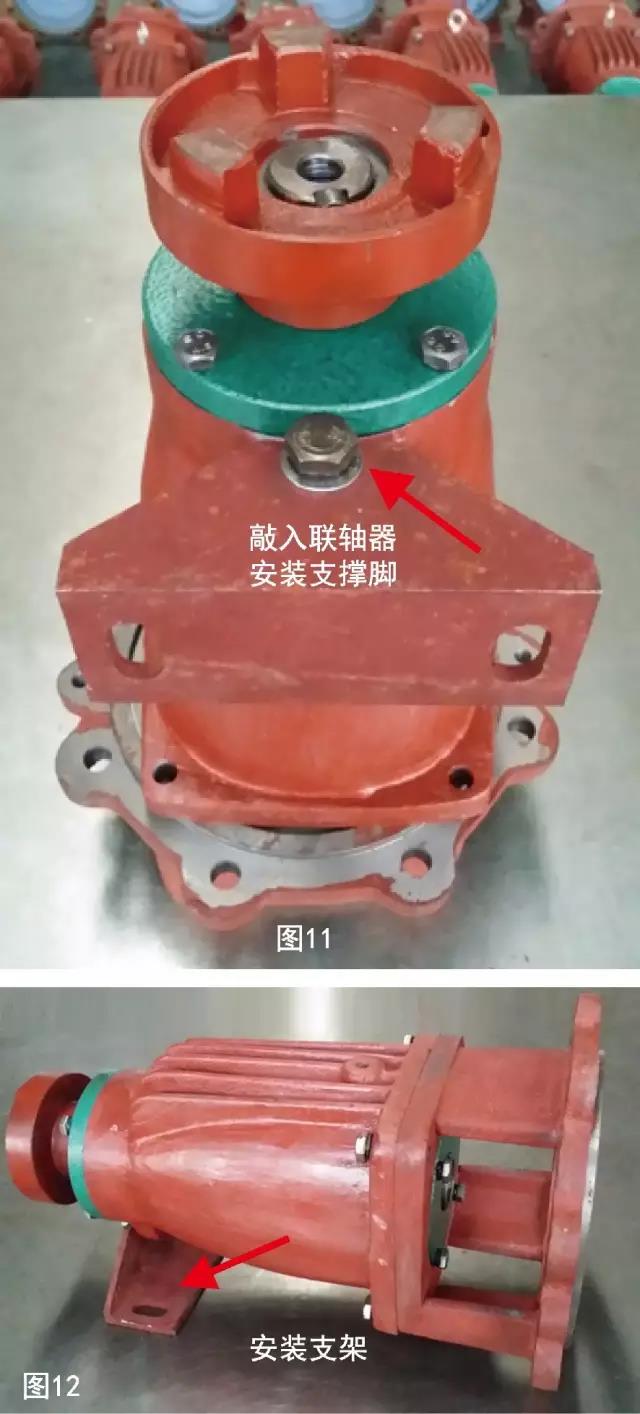

3、上紧轴承压盖(需敲入油封),敲入联轴器,安装支撑脚,安装支架。敲入联轴器

五、泵头的组装

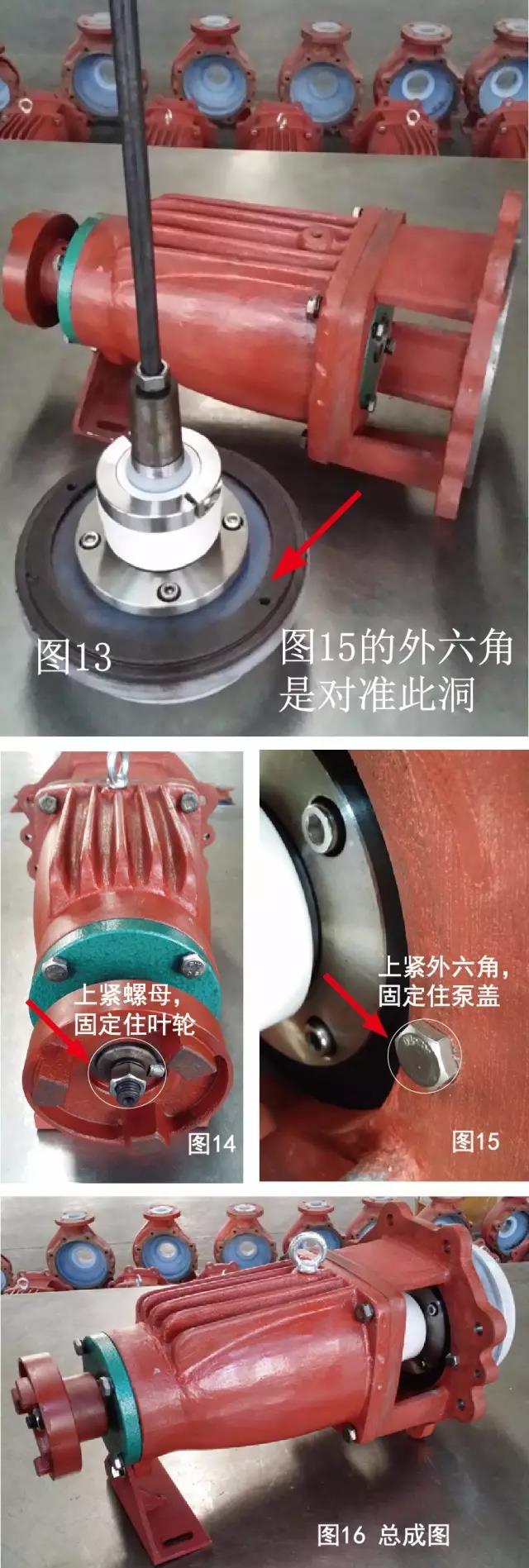

1、上紧联轴器端的螺母;上紧支架两侧的外六角。

泵头的组装

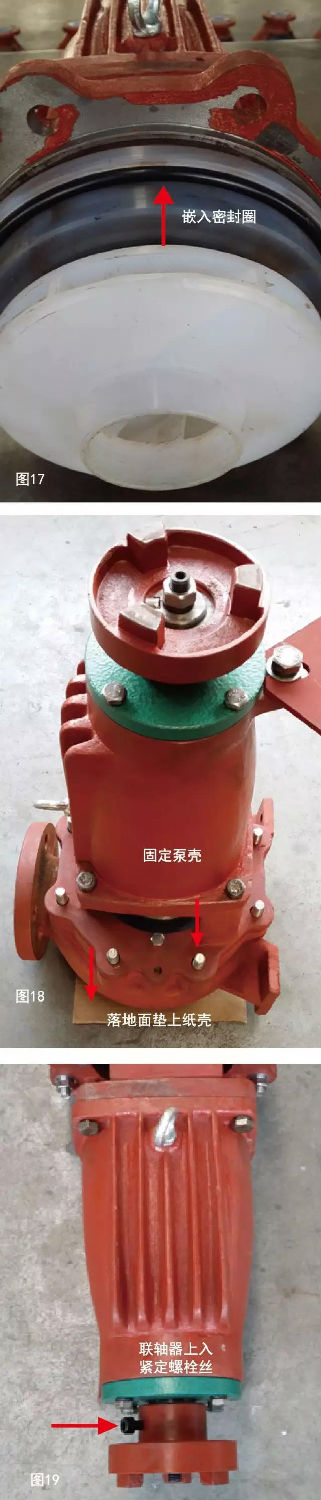

2、嵌入密封圈,固定泵壳,上入紧定螺丝,完成泵头组装。

固定泵壳

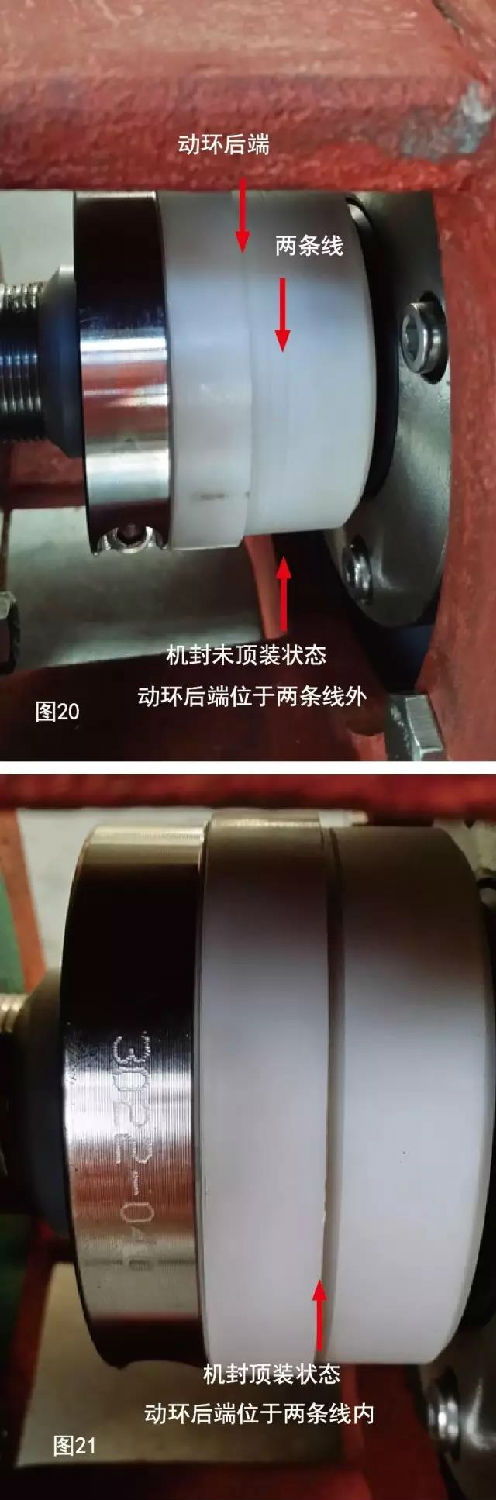

六、机封顶装

1、机封的顶装

注意事项:

1、机封不可顶装过前,在两条线中间即可,否则影响机封使用寿命。

机封顶装

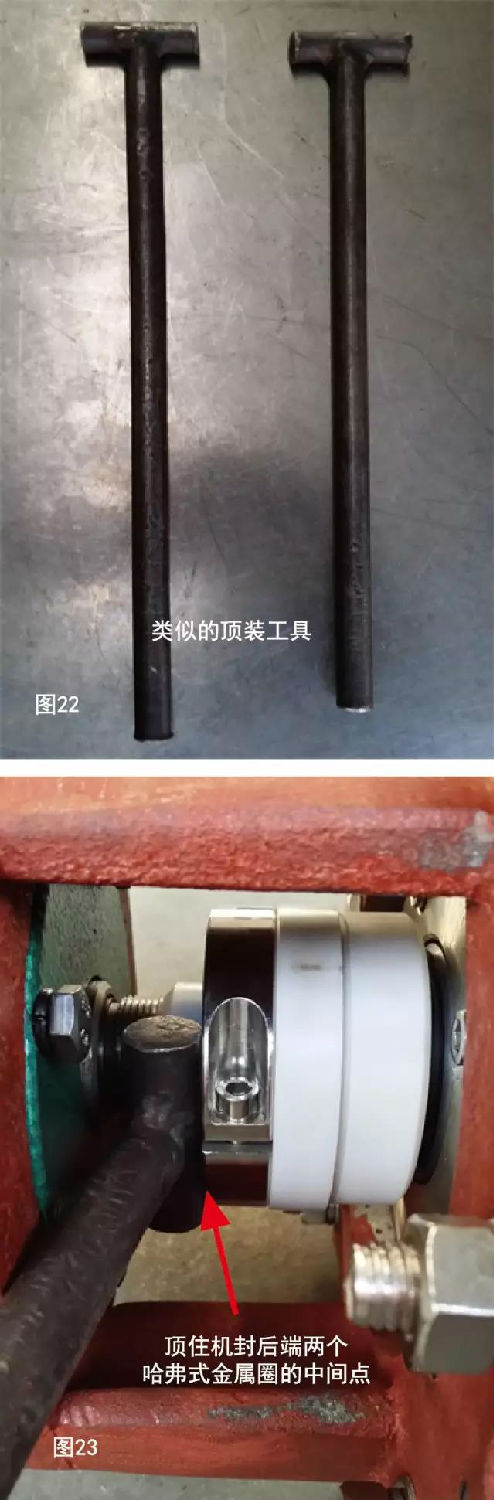

2、顶住机封后端两片哈弗式金属圈,否则会受力不均匀。

顶住机封后端两片哈弗式金属圈

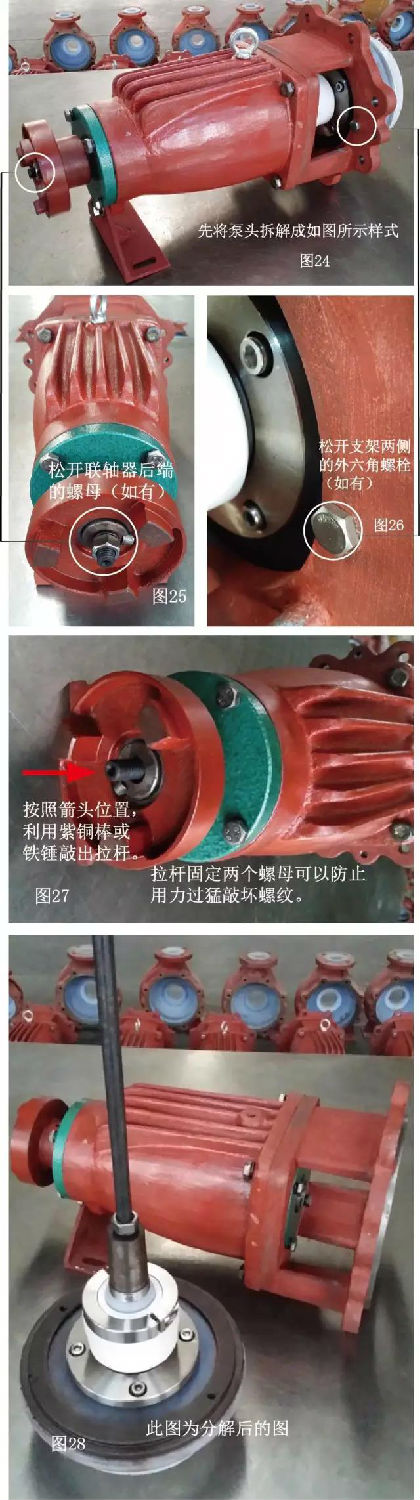

七、更换机封叶轮

1、上紧联轴器端的螺母;上紧支架两侧的外六角。

更换机封叶轮

以上为IHF氟塑料离心泵泵头和更换叶轮的全部过程,如还有什么不明白的地方,请拨打我们产品工程师热线:0563-5093318。
