计量泵NPSH是指什么,如何计算

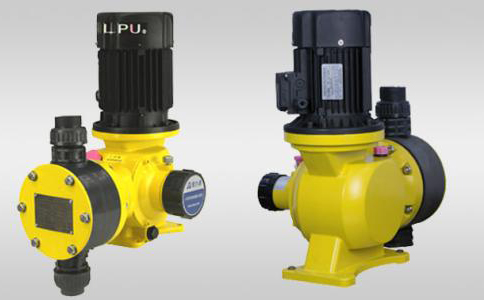

计量泵是运输小流量泵,并且流量规定较为精准,计量泵的流动是间歇的脉动流,与一般 的平稳流动相比,管道中流速发生变化大,磨擦损失和局部损失也是周期性发生变化的。类似于正玄波的流动方式造成 了流速发生变化,进而造成了加速度损失的产生,所以在计算计量泵入口NPSHa时,除去考虑到管道损失之外,还务必考虑到加速度损失对NPSHa的影响。
一、如何计算计量泵NPSHa
各个相关因素分析,所有压力均为绝对压力:
1.源压力由两部分组成:1)液体的表面压力:可以是大气压力或人工压力;2)液位高度差引起的静压:泵中心线上方位置差为正,相反为负。
2摩擦阻力损失:1)材料通过系统时的流动阻力;2)材料通过管道和阀门时的局部阻力;3)材料通过计量泵单向阀时的阻力;4)材料通过计量泵隔膜保护板时的阻力
3、加速度头损失:1)与物料特性相关;2)与管道系统特性相关;3)与计量泵工作特性相关物料饱和蒸汽压
NPSHa计算公式如下:
式中:
Pa:是液体表面的绝对压力,换算成液柱高度m;
Pz:是静压头(+)或静高度,用于指示高于或低于进口的液位;
Pf:是在大粘性下进口管线、阀和装备磨擦损失;
Pvp:是液体蒸气压或气体液化压力,换算成液柱高度m;
PACC:是由加速度头造成的压力损失。
如何计算加速度头损失
式中:
PACC:是加速度头,以m表示;
L:是吸入管线长度,以m表示;
SG:是液体的比重
Q:是单缸单作用泵的流量,以L/h表示;
N:是柱塞每分钟往复次数spm;
DP:是入口管道内径,以mm表示
二、NPSH的定义
NPSH是英文NetPositiveSuctionHead首字母的缩写。英文直接翻译的含义是“净正吸入压头”。该压头是以绝对真空为基准的绝对压力。
NPSH的概念来自于离心泵,一般 又被称为汽蚀余量。汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量,单位用“米”表示。用于计量泵的npsh概念与离心泵相同。
三、NPSH的分类
NPSH分为NPSHr(务必汽蚀余量)和NPSHa(有效汽蚀余量、可用汽蚀余量、装置汽蚀余量)。
NPSHr是为了保证泵能够长期平稳正常工作所务必保证的余量。NPSHr是与泵自身直接相关的参数,与泵的设计、进出口单向阀结构、液力端结构等等直接相关。一般 会通过工厂实验确定。
NPSHa是系统装置能够为泵提供的可用余量。NPSHa与装置系统的源头压力、系统管道参数和走向布置、物料在管道中的流量和流速等均有直接关系。与泵的结构没有关系。
四、NPSHa与NPSHr的关系
在针对具体泵的应用时,我们需要针对实际的系统装置计算:NPSHa(m)=(泵入口压力-物料饱和蒸汽压)Pa/(密度Kg/m3x9.81m/s2)
NPSHr由泵制造商提供具体参数
为保证泵的长期平稳运行,NPSHa与NPSHr的关系务必为:NPSHa>NPSHr
