看完这篇文章你就真的电机型号怎么识别了

文章出处:责任编辑:查看手机网址
扫一扫!看完这篇文章你就真的电机型号怎么识别了扫一扫!
人气:-发表时间:2018-05-28 13:40【

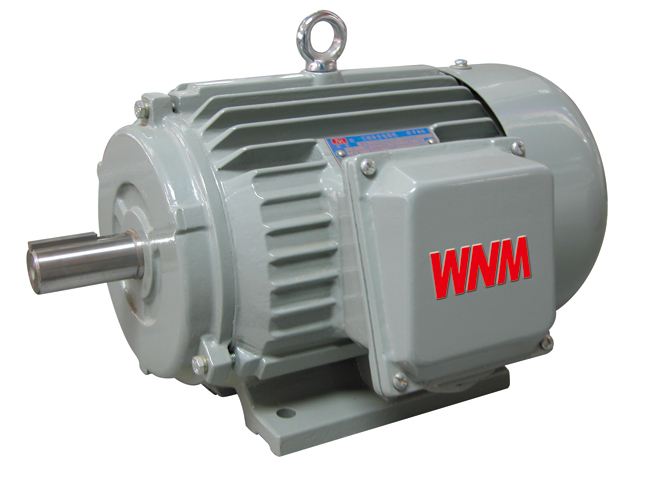

电机型号

从看型号来分析电机参数,如果你对电机有所了解的话。通过给来的型号就可以知道要的是那一款电机,电机的各个参数值是多少。例如型号为NCH32-750W-40SMG1。通过这个型号,我很清楚地知道这是一款轻型齿轮减速电机,卧式安装的齿轮减速电机轴径为32,电机功率750W,40速比的,电压是三相的380V,还刹车,标准安装孔位。如果你觉得奇怪我怎么会这么清楚地知道各个参数?其实通过学习一翻就不难明白的了。教教大家怎样认识电机型号表示的名称、参数吧!

电机型号

电机型号组成及含义

由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、 类型代号是表征电机的各种类型而采用的汉语拼音字母。

比如:异步电动机 Y; 同步电动机 T;

同步发电机 TF; 直流电动机 Z;

直流发电机 ZF;

2、特点代号是表征电机的性能、结构或用途,也采用汉语拼音字母表示。

比如:隔爆型用B表示; YB轴流通风机上用 YT;

电磁制动式 YEJ;变频调速式 YVP;

变极多速式 YD; 起重机用 YZD等。

3、设计序号是指电机产品设计的顺序,用阿拉伯数字表示。对于第一次设计的产品不标注设计序号,对系列产品所派生的产品按设计的顺序标注。比如:Y2;YB2;

4、励磁方式代号分别用字母表示,S表示三次谐波,J表示晶闸管,X表示相复励磁。

如:Y2-- 160 M1 – 8

Y:机型,表示异步电动机;

2:设计序号,“2”表示第一次基础上改进设计的产品;

160:中心高,是轴中心到机座平面高度;

M1:机座长度规格,M是中型,其中脚注“2”是M型铁心的第二种规格,而“2”型比“1”型铁心长。

8:极数,“8”是指8极电动机。

如:Y 630—10 /1180

Y表示异步电动机;

630表示功率630KW;

10极、定子铁心外径1180MM。

用中心高、机座长度、铁心长度、极数表示;

1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种,其中中心高;

H在45mm-71mm的属于微型电动机;

H在80mm-315mm的属于小型电动机;

H在355mm-630mm的属于中型电动机;

H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示:S——短机座

M——中机座

L——长机座

3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

4、极数分2极、4极、6极、8极等。

特殊环境代号有如下规定;

特殊环境代号;

“高”原用G;

船(“海”)用H;

户“外”用W;

化工防“腐”用F;

热带用T;

湿热带用TH;

干热带用TA;

补充代号仅适用于有补充要求的电机;

举例说明:产品型号为YB2-132S-4 H的电动机各代号的含义为:

Y: 产品类型代号,表示异步电动机;

B: 产品特点代号,表示隔爆型;

2: 产品设计序号,表示第二次设计;

132:电机中心高,表示轴心到地面的距离为132毫米;

S: 电机机座长度,表示为短机座;

4: 极数,表示4极电机;

H: 特殊环境代号,表示船用电机。

通过以上对电动机型号详细的介绍,相信我们以后看到产品型号,就能知道该电机的类型、特点、设计序号、电机的规格以及它所使用的环境等信息。
