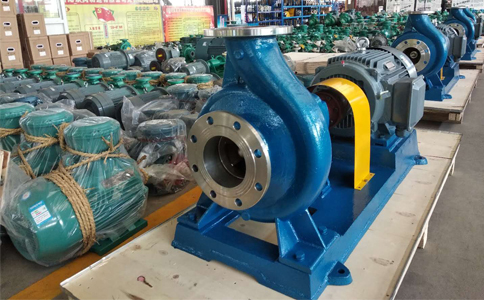

离心泵的轴功率如何计算?与泵效率有什么区别
一、离心泵轴功率计算公式
流量×扬程×9.81×介质比重÷3600÷泵效率
流量单位:立方/小时,
扬程单位:米
P=2.73HQ/η,
其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW.也就是泵的轴功率P=ρgQH/1000η(kw),其中的ρ=1000Kg/m3,g=9.8
比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿
则P=比重*流量*扬程*9.8牛顿/Kg
=Kg/m3*m3/h*m*9.8牛顿/Kg
=9.8牛顿*m/3600秒
=牛顿*m/367秒
=瓦/367
上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.
设轴功率为Ne,电机功率为P,K为系数(效率倒数)
电机功率P=Ne*K(K在Ne不同时有不同取值,见下表)
Ne≤22K=1.25
22
55
二、离心泵效率及计算公式
指泵的有效功率和轴功率之比。η=Pe/P
泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。
有效功率即:泵的扬程和质量流量及重力加速度的乘积。
Pe=ρgQH(W)或Pe=γQH/1000(KW)
ρ:泵输送液体的密度(kg/m3)
γ:泵输送液体的重度γ=ρg(N/m3)
g:重力加速度(m/s)
质量流量Qm=ρQ(t/h或kg/s)
三、什么叫泵的效率?公式如何?
答:指泵的有效功率和轴功率之比。η=Pe/P
泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。
有效功率即:泵的扬程和质量流量及重力加速度的乘积。
Pe=ρgQHW或Pe=γQH/1000(KW)
ρ:泵输送液体的密度(kg/m3)
γ:泵输送液体的重度γ=ρg(N/m3)
g:重力加速度(m/s)
质量流量Qm=ρQt/h或kg/s
