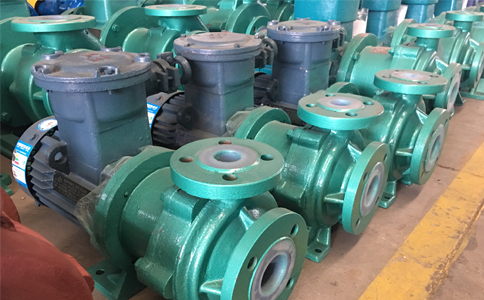

耐腐蚀磁力泵设备安装要领和常见注意事项

化工制造行业中，泵机组安装是很普遍的，按照泵的种类，泵分离心泵，磁力泵，脱硫泵等等，磁力泵机组安装中要考虑什么呢，泵安装找正有什么技术标准呢，

一、泵组安装找正技术标准

1、泵组安装施工，应按GB50231，GB50275或SH/T3538，SH/T3541等有关规范规定实行。当产品技术文件另有规定时，应按产品技术文件的规定安装和验收。

2、泵组就位找正找平应符合下列规定：

（1）纵向和横向中心线准许误差为5mm；

（2）标高准许误差为±5mm，与别的机器设备相连接的，其标高准许误差为±2mm；

（3）水平度准许误差：纵向为0.05mm/m，横向为0.10mm/m。

3、安装标准测量点应在下列位置中挑选：

（1）总体安装的泵，应以进口的法兰面或别的水平加工基准面为标准；

（2）解体安装的泵，以泵体加工面为标准；

（3）立式泵，以联轴器或电机座为标准；

（4）往复泵，以机身滑道、轴承座、轴外露部分或别的加工面为标准。

4、地脚螺栓预埋孔内的注浆混凝土强度到达设计强度的75%以上时，即可开展地脚螺栓的紧固。

5、泵组找平找正合格后，紧固地脚螺栓，扭紧力矩和螺栓轴向拉应力符合标准或规定规定。

6.对于高温泵或原动机为汽轮机泵组，应考虑热膨胀系数。冷装时，应根据泵的技术文件调整高温运行机器和设备侧面的高度对低温泵或别的工作时的温度与安装时的温度差异较大的泵，如果运行一段时间后发现机组振动变大，也应对找正值作适当调整。

7、泵组初找正合格后，宜在24h内开展地脚螺栓孔的注浆；注浆时，地脚螺栓垂直度应不大于0.15/1000m；灌浆料应比泵组基础混凝土标号高一等级，且应连续开展。

8、泵组用垫铁找平找正，应符合以下规定：

(1)垫铁须接近地脚螺栓的两侧，如地脚螺栓之间的中心距离超过1米，则须在地脚螺栓之间加垫铁，垫铁的总高度通常须控制在20至40毫米;

（2）用小锤敲击检查垫铁组的松紧程度，应无松动现象；

（3）用0.05mm的塞尺检查垫铁间、垫铁与底座间的间隙，同一间隙面从两侧塞人的长度之和应不超过垫铁长(宽)度的1/3；

（4）合格后及时开展垫铁组层间的定位焊。

9、轴对中应在地脚螺栓紧固后开展。虽然在出厂前泵厂已完成了其组装及校准，但由于运输及安装过程的影响，联轴器应重新校正。通常用千分表检测联轴器的端跳及径跳量。对中误差应符合：

(1)组装法兰联轴器时，应紧密接触两半联轴器的端面，两轴之间间误差的径向位移应小于0.03mm，轴向倾斜应小于0.05/1000或泵产品技术文件规定的；

（2）弹性套柱销联轴器装配时，两轴的对中误差及联轴器的端面间隙，应符合泵产品技术文件或有关规范中的规定；

（三）组装柔性联轴器时，中间误差应当符合泵产品技术文件或者有关规范的规定。

10.在驱动器与泵之间使用皮带传动时，两轴的平行度和两轮的偏差应符合泵产品技术文件的规定或有关规范。

11、弹性支座的泵组安装应符合泵产品技术文件规定。

二、泵组与管道的连接

（一）管道安装前，应当逐一清除管道内的砂、铁渣及其他杂物，设计文件中有特殊要求的管道，应当按照设计文件处理。

2、管道上的开孔应在管道安装前完成，当在已安装的管道上开孔时，管内因切割而产生的异物应设法清除干净，防止进入泵内。

3、与泵组连接的管道，应从泵组侧开始安装，并应先安装管支架，管道和阀门等的重量和附加力矩不得作用在泵组上。如果输送的是与环境温度差异大的介质，管道应设置伸缩节。

4.安装与泵组相连接的管道及分支后，接收机上的法兰螺栓必须卸下，所有螺栓必须能够在自由状态下在螺栓孔内平稳通过；法兰密封面间平行度的许可误差应根据产品的设计文件或技术文件规定；自由状态下法兰表面之间的距离必须匹配，以便平稳地插入垫片，距离较小。

5、管道与泵组连接后，应复检泵的原找正精度，当发现管道连接引起误差时，应调整管道及其支架等。
