耐酸碱化工泵的吸入和排出管路配管要求

文章出处:责任编辑:查看手机网址
扫一扫!耐酸碱化工泵的吸入和排出管路配管要求扫一扫!
人气:-发表时间:2021-04-24 10:15【

  耐酸碱化工泵是具备耐腐蚀、耐高温、防爆,适用于输送任意浓度的酸,碱,盐,腐蚀溶剂等,耐酸碱泵有氟塑料泵不锈钢泵等,耐酸碱泵属于将原动机的机械能转换为液体能,利用管路把液体输送到相应地方的水力机械。是化工厂中比较常见的转动设备,为全部化工厂液体的传送供应能量。因为转动设备的特殊性,和它有关的管路需用心设置,既要便捷泵的实际操作维修,又要确保和它相接管路处在无应力或低应力状态,以确保泵的稳定运作。

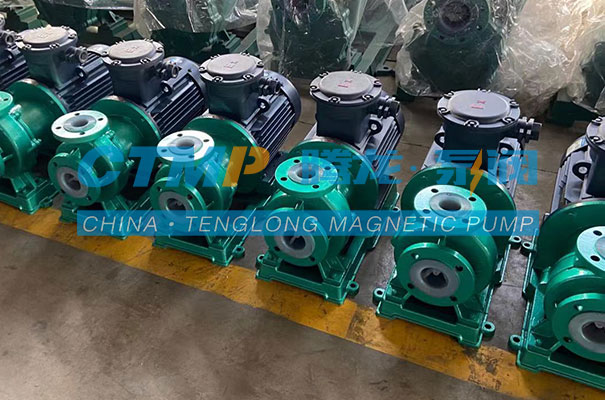

耐酸碱化工泵

  一、耐酸碱泵的吸入和排出管路配管要求

  1、全部与泵相接的管路(管材爆破试验)应具备单独稳固的支撑点、以降低管路的震动和避免管路的净重压在泵上。

  2、在泵的出入口管路处宜设可调式支撑架,有震动的管路,应设减振支撑架,以适度调节管路位置,降低因为安装误差造成的对泵管嘴的附加力。

  3、当泵与设备连接的管路较短,二者又不是相同基础时,联接管路需有相应的柔性,或加金属软管以补偿基础的不均匀沉降。

  4、吸入和排出管路的直径不可低于泵的入口和出口直径。

  5、泵的吸入管路应符合泵所需净正吸入压头(NPSH),管路尽量短和少转弯。当管路长度超出设备和泵之间的距离时,应请工艺系统进行核算。

  6、离心泵泵入口前直管段长度不可低于入口直径的3D。

  7、为避免泵造成气蚀,从设备到泵的入口管嘴管路标高应逐步下降,中间不可出现U形和!形,不能避免时,应在高点加放气阀,低点加排液阀。

  二、水泵的辅助管路设置

  1、暖泵管道:当离心泵输送材料的温度超过200℃时,需要建立热泵管道,以便从实际泵排管道到备用泵出口的少量材料,然后通过备用泵流入备用泵入口,使备用泵在待机状态下,易于启动。

 2、防凝管道:在常温条件下,易凝介质泵应安装dn2025。

  3、平衡管:在泵入口容易燃气时,可在泵入口进口喷嘴与泵入口切削阀之间设置平衡管,以返回吸入端上游设备的气相空间,从而避免产生气体回流,避免泵引起的空化,平衡管应设置切断阀。

  4、小回流线:为了避免离心泵在泵下面流动较小。应设置小回流线。将一些流体从泵出口返回泵出口出口容器。以确保泵的流量。

  三、泵典型配管示例

  1、侧进型注意事项

  ①泵入口处的偏心直径管须插入,以防止气囊的形成及泵的汽蚀。

  ②泵入口支架须为导向可调式支架,以免因安装错误而引起过度应力。

  ③注意泵入口滤芯的拉芯空间,如果垂直向下拉芯空间不足,选择斜向向下45°安装或使用角过滤器。

  2、顶进型注意事项

  ①在泵正在驾驶时,须在泵入口线附近设置排气阀。

  ②支撑架1应进行靠近泵口,且应设为导向可调式支撑架。

  3、顶出型注意事项

  ①此类设置主要用于大口径管道,可降低阀门的运行高度。

  ②此为暖泵、防凝、小流量管线比较常见的设置型式。

  ③管架1易为轴向限位,管架2易为导向,这样可以减小泵口应力。


此文关键字:耐酸碱化工泵
