气动隔膜泵的故障原因及处理方法

文章出处:http://www.ahtlbf.com/责任编辑:查看手机网址
扫一扫!气动隔膜泵的故障原因及处理方法扫一扫!
人气:-发表时间:2020-09-27 09:02【

气动隔膜泵作为一种输送设备,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃的液体,均能抽光吸净。与此同时,气动隔膜泵与传统隔膜泵明显的不同在于配气阀结构。QBY系列气动隔膜泵配气阀结构取消了传统的“O”型环和柱形阀结构的配气阀。采用三向先导式,消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向使泵具有更大的流量,提供了输送性能使脉冲更小,流动更稳。并且,QBY气动隔膜泵设计简单、高可靠的空气换向阀,能避免因停机造成的昂贵的停机费用,所有空气阀部件可在不拆开流体部分的情况下进行、更换。铝质部件经特殊处理能抵制不清洁空气造成腐蚀换向阀中塑料材质的滑块紧固耐用,不易损坏,保证气路畅通,换向灵活。

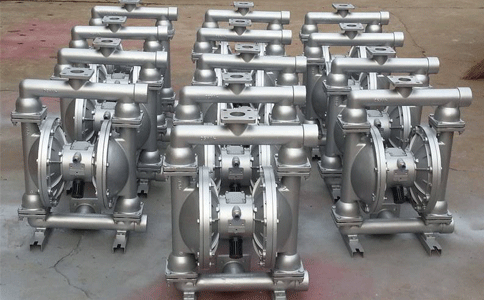

气动隔膜泵

  工作原理:

  在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜,连杆将两块隔膜结成一体。压缩空气从泵的进气接头进入空气阀室后,推动一个工作腔中的气体则从其隔膜的背面排出泵外。当活塞达到行程终点阀机构则自动将压缩空气引入另一工作腔,推动隔膜泵朝反方向运动,这样就形成了两个隔膜的同步反复运动。每个工作腔中设置两单项球阀。隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出。

  广泛应用

  业内人士指出,气动隔膜泵作为液体输送设备在食品、化工、环保等行业的应用早已日趋广泛。以气源为动力的气动隔膜泵具有其独特的优势,特别是对物料的剪切力极低,适用于各种含颗粒物料的传输,如八宝粥、酱料、含果肉饮料等。自吸启动加上允许空转的性能,大大降低了操作的难度,哪怕罐底的些许剩料也能抽光吸尽。无独有偶的是,该设备不产生电火花、长时间工作不过热,使酒类的输送更为安全可靠。体积小,维修简便,不会由于滴漏污染工作环境,更符合食品饮料行业安全清洁的特性。多材料选择的泵体材质,食品级的过流部件,耐受温度可达120℃,满足各种物料的不同需求。

  “疑难杂症”如何治?

  泵无力,抽送速度变慢

  此种现象一般有如下几种情况,一是气源气压减小。先看看进气压力表的压力,压力值在4—7公斤为正常。然后检查气源阀门的开度位置,如气源开闭是用电磁阀的话,则检查电磁阀塑料阀片有无破损,导致塑料阀片不能完全打开。二是消音器堵塞,气不能快速的排出,导致抽送速度减慢。三是压缩空气的水或杂质多。进入隔膜泵气阀室后磨损阻塞活塞和小滑块的正常往复运动。四是气阀室气阀盖由于常时间受气压的冲击导致气阀盖垫片漏气。五是泵内部中轴密封环磨损而串气。

  流量减少

  此种现象一般有以下几种情况,一是进出口单向阀(球阀球座)磨损变小。或有条状物,大颗粒卡住球。导致吸料时排料口的料液回灌,排料时又把物料从进料口压回去。二是隔膜片常时间拉伸变形,导致物料腔容积变小。三是蓝色,厚的那层膜片破损。中轴带动时走不到位。

  泵不动

  此种现象可能有几种情况。一是气阀室中活塞及V型圈严重磨损卡死。二是中轴的轴套磨损,此时应更换轴套。三是泵轴两端内压板损坏。四是两层膜片都破裂。五是隔膜泵倒置或平放。

  物料里面有杂质或油污

  这种一般都是隔膜泵膜片破裂所致,发现情况立即关闭泵进气源,停止工作,更换膜片。


此文关键字:气动隔膜泵
