真空罐的设计原理及其选用

文章出处:责任编辑:查看手机网址
扫一扫!真空罐的设计原理及其选用扫一扫!
人气:-发表时间:2021-03-01 09:43【

  真空罐(又称负压罐、引水罐)是一种水泵吸水装置,可使化工泵由抽吸式吸水变为自灌式吸水,简单实用、安全可靠被广泛采用。然而某些实际工程常中出现以下问题:

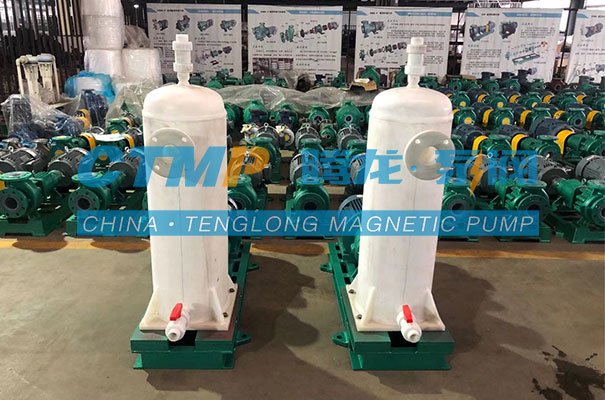

真空罐

  (1)罐体容积偏小;

  (2)忽略了水温对水泵吸水的影响;

  (3)与补气式气压罐联用时的必要条件;

  (4)水泵选择不合理(吸程偏小)。

  上述问题都能影响水泵正常运行供水。究其原因,不外乎设计不合理,对其工作原理不甚清楚,仅凭大概选用,或忽视了不同情况下的设置条件而致。

  1、真空罐设计原理及其选用

  水泵启动前,真空引水罐内的水应灌至真空引水罐能做到的存水量,此时罐内部由水+空气两部分构成,液面上方的气体容积为V1。罐内外的压力与大气压力Pa相同。真空引水罐前面的管路内空气容积为Vs。泵启动后,液面下降,达到稳定运行工作后,罐内应存有一定体积量V3的水,而气体之外的罐内空气体积为V1+V2。罐内部的压力为P1,压力小于外界大气压力Pa。

  2、真空罐工作原理

  采用真空引水罐引水,就是在水池和泵之间的吸入管路上安装一个密封的水罐(箱),在启动水泵之前,注满真空罐(泵内也注满水)。当水泵启动之后,水泵会先抽取真空罐内的水,真空罐内的液位下降,管内形成真空,压力低于水池液面的大气压力,此时水就会沿着吸入管进入真空罐。当水泵的排液和吸入管路的进液达到平衡,真空罐内的液位也就不会再下降,达到稳定工作状态。泵也就达到了额定工作状态,源源不断地将水输送出去。停泵后,排水管内的水回流至真空罐内,完成了启泵前的灌水工作,从而不需要再次罐泵,做到无人看守。

  3、设置要点

  (1)带底阀的真空罐引水装置

  在真空罐吸水管上设底阀时,其容积可减少很多,如果在水泵吸水管和真空罐排气管之间再连接一条吸气管,不仅能减小罐容积,而且能保持水泵长期稳定运行。吸气管的作用是将由水中分离出来的气体及时随水流排走,不会积存于罐内,这样可长期稳定运行。

  (2)真空罐与气压罐组合给水系统

  当补气罐及水泵出水管上止回阀以前的管道水容积较小时(小于真空罐容积V2时)停泵后,在补气罐补气过程中,外界空气有可能进入真空罐,破坏了真空度,待下次启泵时不出水。这种情况在实际工程中曾发生过,后将补气罐容积加大而解决。解决方法可适当加大补气罐容积或增加一个浮球式补水箱。

  (3)选泵与水温

  真空罐引水装置在选泵时应注意以下问题:一是正确计算水泵扬程;二是注意水温。真空罐能使水泵实现自灌式吸水,但这与水池或开式水箱的自灌式吸水条件不同,它是在负压条件下吸水,所以在确定水泵静扬程时应从水池最低设计水位算起,当从真空罐水位算起时,要把罐内的负压值考虑进去。真空罐装置用于循环冷却水或某些水温较高的工业废水(如印染废水)时,要特别注意水温这个条件,以免水泵产生气蚀。当依照流量和扬程选好水泵后,要根据实际水温对水泵的允许吸上真空高度Hs进行修正(Hs是标准状况下水泵的允许吸上真空高度,修正公式略),使修正后的Hs不得小于PK,否则会产生气蚀,破坏水泵正常工作,这种情况在实际工程中也发生过。

  4、真空罐引水装置虽然简单,但在选泵及真空罐容积确定方面要进行正确计算,同时要注意其它条件,如水温、吸水高度,与气压供水设备联合使用情况等。此外罐体必须密封,否则都会影响系统的正常供水。
