化工离心泵不同的电动机

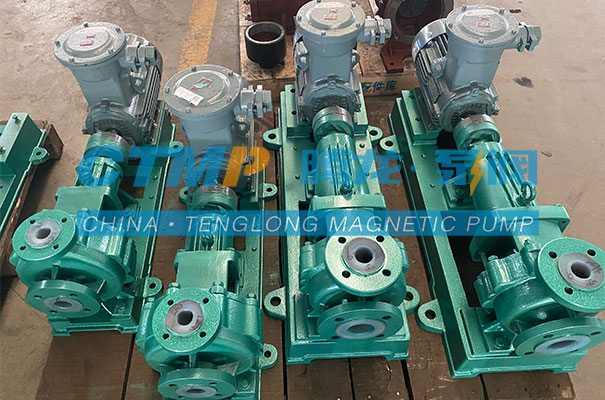

  化工离心泵是运用氟塑料材质高温压铸生产的泵，化工离心泵有氟塑料离心泵，氟塑料磁力泵，氟塑料管道泵，氟塑料自吸泵等等，化工离心泵运用电动机形式推动运作，用户在选用时按照需要，有防腐型，普通型和变频等，有的用户在选用普通电动机的状况下使用变频器，对电动机有影响吗，能用吗，普通电动机和变频电机有什么区别呢？普通电动机是按恒频恒压设计的，不可能完全满足变频器调速的要求，所以不能多做变频电机使用。

  一、普通电动机和变频电机设计上的各种

  1、电磁设计

  对普通异步电动机而言，再设计时具体考虑的性能参数是过载能力、启动性能、效率和功率因数。而变频电动机，因为临界转差率反比于电源频率，可以在临界转差率将近1时直接启动，所以，过载能力和启动性能不再需要太多考虑，而要处理的关键问题是怎样改进电动机对非正弦波电源的适应能力。

  2、结构设计

  在结构设计时，具体也是要考虑非正弦电源特点对变频电机的绝缘结构、振动、噪音冷却办法等方面的干扰。

  二、变频器对电动机的干扰具体在电动机的效率和升温

  变频器在运作中能产生各种程度的谐波电压和电流，使电动机在非正弦电压、电流下运作，里面的高次谐波会造成电动机定子铜耗、转子铜耗、铁耗及额外的损耗提升，明显的是转子铜耗，这些损耗会使电动机额外的发热，效率下降，输出功率减少，普通电动机升温通常要提升10%－20%。

  三、化工离心泵低转速时的冷却现象

  当电源频率较低时，电源中的高次谐波所造成的损耗较大；此外变通电机转速下降时，冷却风量与转速的三次方成正比减少，导致电动机热量散发出不出去，升温急剧提升，难以达到恒转矩输出。

  四、电动机的绝缘强度现象

  变频器载波频率从上千到十几千赫，可使电动机定子绕组要承担很高的电压上升幅度，相当对电动机增加陡度很大的冲击电压，使电动机的匝间绝缘承担较为严重的挑战。

  五、谐波电磁噪音与振动

  普通电动机运用变频器供电时，会使由电磁、机械、通风等方面所造成的振动和噪音变的更为复杂。变频电源中含有的各次谐波与电动机电磁部分固有空间谐波彼此干扰，形成各种电磁激振力，从而增加噪音。因为电动机的工作频率范围宽，转速变化范围大，各种电磁力波的频率很难避免电动机的各结构件的固有振动频率。

  六、对于以上现象，变频电机运用以下设计：

  1、普通电动机即工频电动机只须要考虑启动过程和工频一个点的工作情况，再设计电动机；而变频电机须要考虑启动过程和变频范围内的所有点工作情况，再设计电动机。

  2、为了能适应变频器输出的PWM调宽波模拟正弦交流电包含大量谐波，特意制作的变频电机，其功效实际上可理解为电抗器加普通电动机。

  3、变频电机的线圈分布电容小一点，矽钢片的电阻大些，如此高频脉冲对电动机的影响就变小，电动机的电感滤波作用要好些。

  4、尽量减少定子和转子电阻，减低基波铜耗，以补救高次谐波引起的铜耗增多

  5、主磁场不饱和设计，一个是考虑高次谐波会加重磁路饱和，二是考虑在低频时为了能提升输出转矩可适当提升变频器的输出电压

  6、结构设计，主要是绝缘等级提升；对电动机的震动、噪音情况充分考虑；冷却办法运用***通风冷却，即主电动机散热风扇运用独立的电机驱动办法，强冷风扇的功效就是为了能确保电动机在低转速下的冷却。

  七、如何区分普通电动机和变频电机？普通电动机和变频电机构造上的区别

  1、变频电机的震动、噪音标准更高一些

  变频电机要充分考虑电动机构件及总体的刚性，尽力提升其固有频率，以避免与各次力波形成共振现象。

  2、变频电机冷却办法不同

  变频电机通常运用***通风冷却，即主电动机散热风扇运用独立的电机驱动。

  3、散热系统不同

  变频电机散热风扇运用独立电源供电，确保不断的散热能力。

  4、绝缘等级标准更高一些

  通常变频电机的绝缘等级为F级或更高一些，增强对地绝缘和线匝绝缘强度，特别要考虑绝缘耐冲击电压的能力。

  5、防护措施标准不同

  对容量大于160KW变频电动机应运用轴承绝缘方法。主要是易形成磁路不齐，也会形成轴电流，当其它高频分量所形成的电流相结合一起功效时，轴电流将大为增多，进而引起轴承受损，所以通常要采取绝缘方法。对恒功率变频电动机，当转速大于3000/min时，应运用耐高温的特殊润滑脂，以弥补轴承的温度上升。
